美宝直连衬氟泵：助力杭州半导体芯片产业实现高效废水处理与纯水供给

　　在杭州蓬勃发展的半导体芯片制造产业中，水处理系统的高效稳定运行直接关系到生产效率和产品质量。美宝直连衬氟泵凭借其独特的技术优势，在半导体芯片废水提升和反渗透(RO)供水工艺中发挥着关键作用，成为研磨废水处理和纯水输送环节的理想解决方案。

　　应对半导体芯片制造的双重挑战

　　半导体芯片制造过程中产生两种关键流体处理需求：一是含有磨料颗粒和化学添加剂的研磨废水，具有强腐蚀性和高固体含量;二是用于生产工艺的超纯水，要求输送过程绝对洁净无污染。这两种截然不同的工况对输送设备提出了耐腐蚀、防泄漏、低污染和高稳定性的多重严苛要求。

　　在研磨废水提升中的卓越表现

　　半导体芯片制造的化学机械抛光(CMP)工序产生大量研磨废水，这类废水含有纳米级硅颗粒、化学试剂和金属离子，对泵的耐腐蚀性和耐磨性构成严峻挑战。

　　美宝直连衬氟泵在这一场景中的优势显著：首先，泵头内壁采用燕尾槽结构粘合光滑衬氟，为HT200材质的蜗壳泵头提供了完美的防腐屏障，确保在强腐蚀性废水环境中长期稳定运行。其次，泵的可空转设计和可选配的内/外置冷却水箱，有效防止了因意外空转导致的机械密封烧坏问题，极大提高了系统可靠性——这对于需要24小时连续运行的半导体废水处理系统至关重要。

　　特别值得一提的是，泵的叶轮采用PVDF材质，经CFD仿真优化的自由二维扭曲叶型流道，配合5°叶型液流角设计，显著降低了气蚀现象的发生。这一特性在处理含有微细颗粒的研磨废水时尤为重要，既能减少气蚀对泵的损害，又能降低运行噪音，符合现代半导体工厂对工作环境的高标准要求。

　　RO供水工艺中的纯水输送解决方案

　　在半导体芯片制造中，反渗透系统产生的超纯水需要被安全、无污染地输送到各个生产环节。这一过程对泵的洁净度、可靠性和稳定性提出了近乎苛刻的要求。

　　美宝直连衬氟泵在这一领域展现出独特优势：其一，直连式设计取消了传统泵的连轴器结构，不仅大大缩小了设备体积，便于在空间受限的半导体厂房内安装维护，更重要的是消除了联轴器可能带来的泄漏点和污染风险。其二，泵内所有接触液体的部件均采用高品质氟塑料材料，确保在输送超纯水过程中不会引入金属离子污染，保障芯片生产所需的超高水质标准。

　　泵的底板采用HT150材质，经专业结构软件分析设计，安全系数超过150，确保在各种工况下的稳定运行。这种结构强度与泵的紧凑外观设计相结合，为半导体工厂节省了宝贵的空间资源，同时降低了设备基础建设要求。

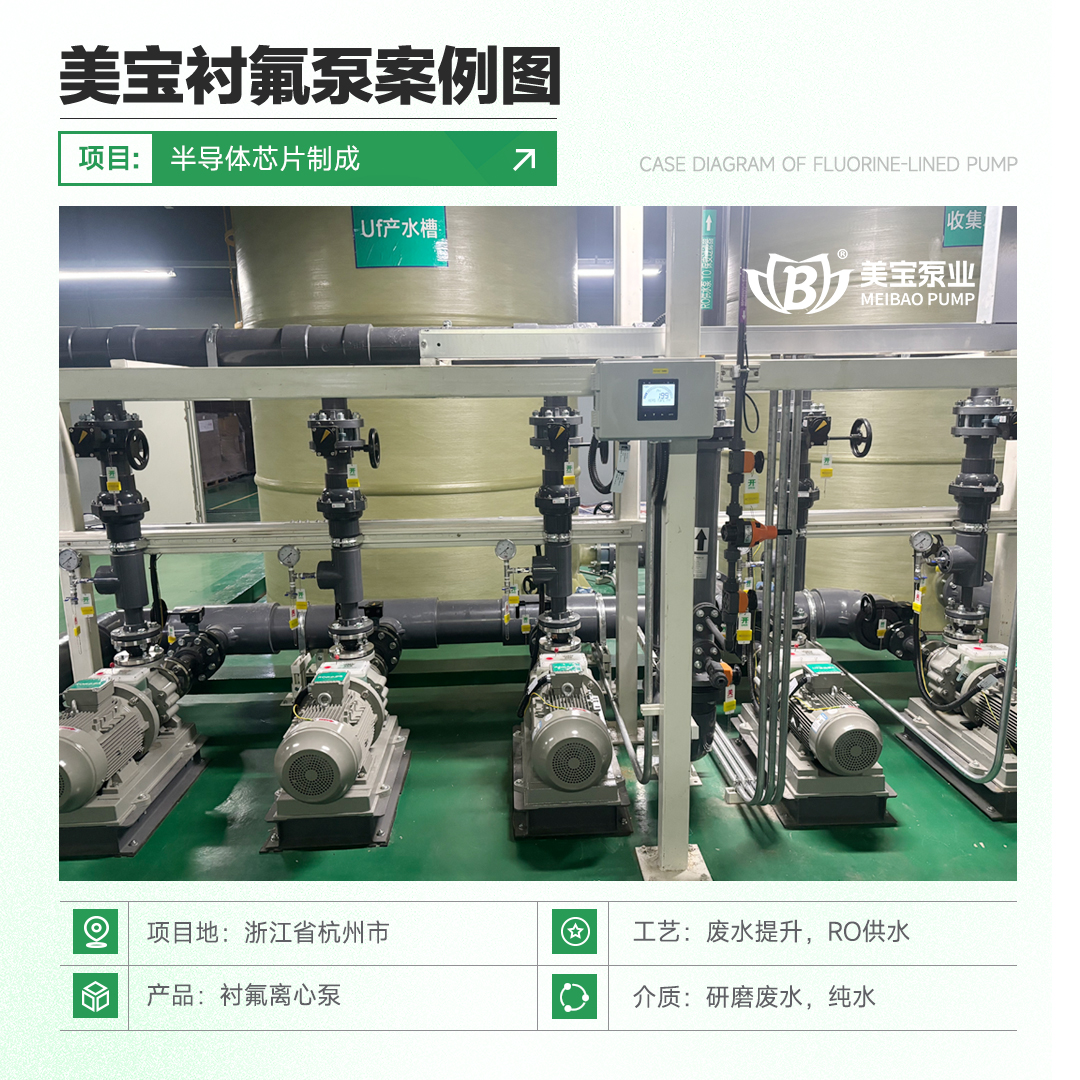

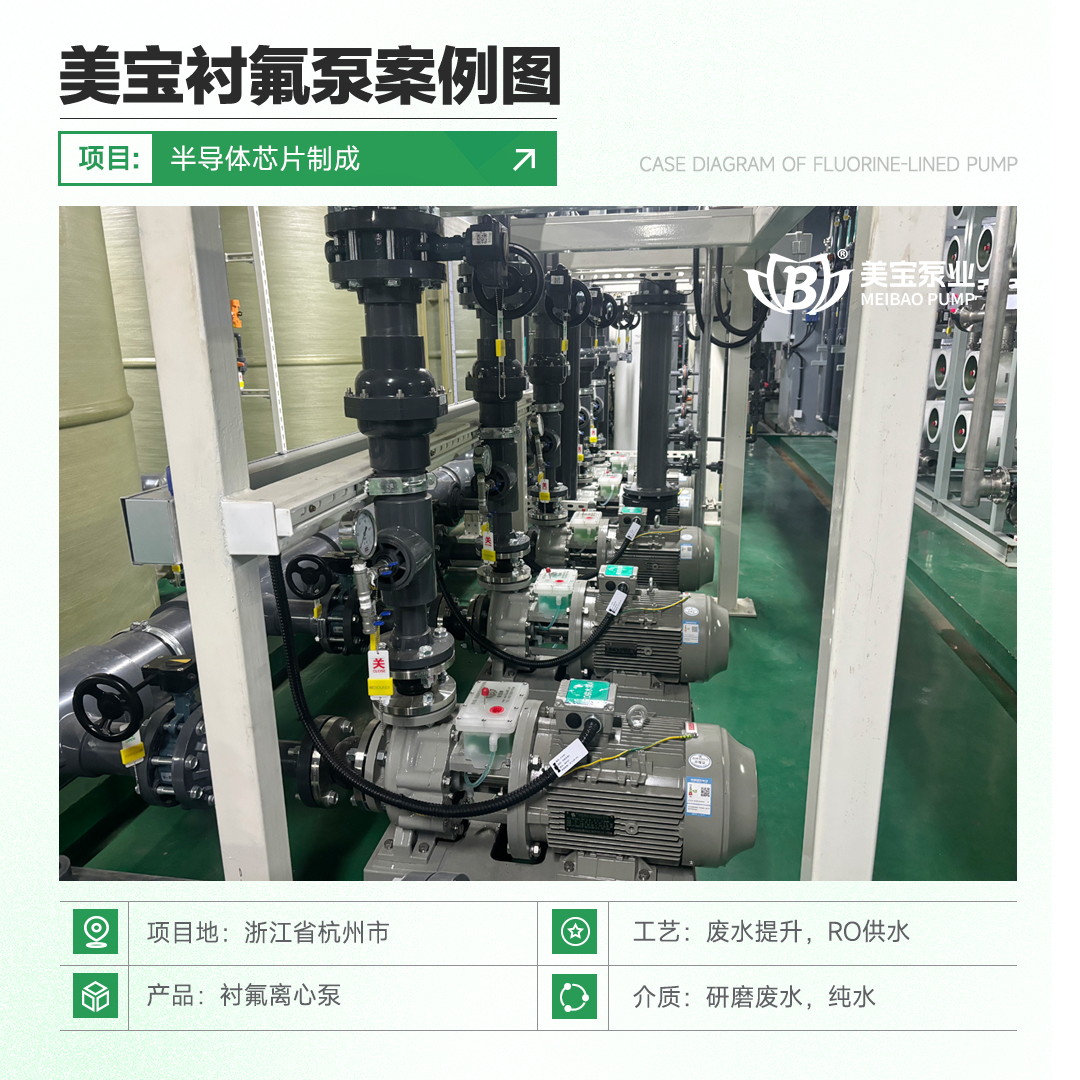

　　在杭州半导体产业集群中的实际价值

　　美宝直连衬氟泵在本地半导体企业的应用实践表明，，这些泵表现出卓越的节能特性——优化的叶轮设计和直连结构减少了能量传递损失，显著降低了半导体工厂的水处理能耗。同时，其维护简便的特点减少了设备停机时间，对需要连续生产的半导体制造企业来说，这意味着更高的生产效率和更低的生产成本。

　　半导体芯片制造向着更小制程、更高纯度、更大产能的方向发展，对配套设备的要求也日益提高。美宝直连衬氟泵凭借其耐腐蚀、防气蚀、紧凑可靠的设计特点，在半导体芯片废水处理和纯水供应两个关键环节都展现出卓越性能，成为杭州乃至全国半导体产业水处理系统中不可或缺的关键设备。随着半导体产业对环保和能效要求的不断提升，这类高效、可靠、环保的泵送解决方案将在产业发展中扮演越来越重要的角色。
